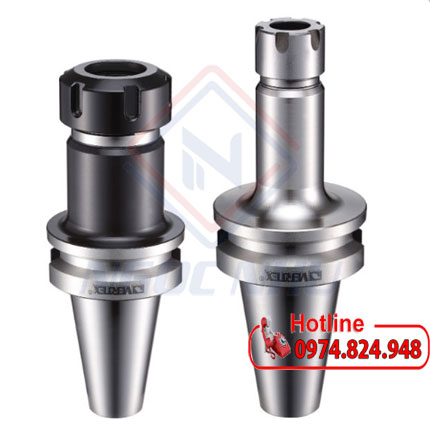

Bầu kẹp dao phay chuôi côn BT30, BT40, BT50 dùng collet ER hiệu Vertex

Bầu kẹp dao phay chuôi côn BT30, BT40, BT50 dùng collet ER hiệu Vertex V-700, V-703A, V-703B, V-704, V-704B, V-705, V-706, V-706B, V-707, V-710, V-711, V-712, V-713, V-714, V-715, V-716, V-717, V-718, V-719, V-720, V-721, V-722A, V-723A, V-723B, V-724A, V-724B, V-725, V-726, V-727; V-770, V-772, V-773, V-774, V-774A, V-775, V-775A, V-775B, V-775C, V-733, V-776, V-777, V-778, V-779, V-743A, V-735, V-736, V-737A, V-744A, V-738A, V-739A, V-740A, V-741A, V-742A; V-780, V-780A, V-781, V-782, V-783, V-783A, V-783B, V-783C, V-784, V-784A, V-784B, V-784C, V-785, V-786, V-787, V-788, V-789, V-790, V-791, V-792, V-793, V-794, V-795, V-796, V-797, V-798, V-799, V-737, V-738, V-739, V-740, V-740C, V-740B à dòng phụ kiện chuyên dùng cho kẹp dao phay, mũi khoan, mũi ta rô,…trên máy phay có trục chính là kiểu côn NT và rất được ưa chuộng sử dụng rộng rãi trong các ngành gia công cơ khí hiện nay.

* CÔNG DỤNG:

– Bầu kẹp dao phay BT-ER sử dụng kẹp dao phay, mũi khoan, mũi ta rô,…trên máy phay CNC có trục chính là kiểu côn BT30, BT40, BT50.

* THÔNG SỐ SẢN PHẨM:

– Nghĩa các từ trong bảng:

• TAPER  : Kiểu côn bầu kẹp – lắp với kiểu côn trục chính của máy phay.
• COLLET TYPE : Kiểu collet kẹp dao của bầu kẹp.
• Kích thước D1  : Kiểu ren của bầu kẹp lắp với vít rút của máy.
• L, D2 và D3 kích thước bầu kẹp xem theo hình vẽ.

– Bảng bầu kẹp BT-ER: V-700, V-703A, V-703B, V-704, V-704B, V-705, V-706, V-706B, V-707, V-710, V-711, V-712, V-713, V-714, V-715, V-716, V-717, V-718, V-719, V-720, V-721, V-722A, V-723A, V-723B, V-724A, V-724B, V-725, V-726, V-727 của VERTEX:

– Bảng bầu kẹp BT-ER: V-770, V-772, V-773, V-774, V-774A, V-775, V-775A, V-775B, V-775C, V-733, V-776, V-777, V-778, V-779, V-743A, V-735, V-736, V-737A, V-744A, V-738A, V-739A, V-740A, V-741A, V-742A.

– Bảng bộ bầu kẹp BT-ER đầy đủ: V-780, V-780A, V-781, V-782, V-783, V-783A, V-783B, V-783C, V-784, V-784A, V-784B, V-784C, V-785, V-786, V-787, V-788, V-789, V-790, V-791, V-792, V-793, V-794, V-795, V-796, V-797, V-798, V-799, V-737, V-738, V-739, V-740, V-740C, V-740B.

* ĐẶC TÍNH SẢN PHẨM:

• Chuôi côn bầu kẹp dao kiểu BT: BT30, BT40, BT50 sản xuất theo tiêu chuẩn MAS403 (Tham khảo kích thước các kiểu côn).
• Collet ER11, ER16, ER20, ER25, ER32, ER40, ER50 theo tiêu chuẩn DIN 6499 (xem sản phẩm Collet ER).
• Độ chính xác của bầu kẹp rất cao: 0.005mm.
• Tốc độ bầu kẹp cho phép lên đến: 7.000 vòng/phút.
• Mọi bộ phận đều được sử lý nhiệt, mài nhẵn đạt độ bóng cao.
• Lưu ý chọn đúng kiểu ren của vít rút trùng với cột D1 ở bảng trên.
• Kích thước L là chiều dài của bầu kẹp (Xem hình vẽ bầu kẹp ở trên). Tùy từng mục đích gia công, thì chọn chiều dài L lớn hơn.
• Có thể đặt hàng theo bầu kẹp đơn lẻ (không có chìa vặn) hoặc cả bộ (bao gồm: bầu kẹp, bộ collet, chìa vặn và hộp; xem các model bộ ở bảng trên).
• Lưu ý kích thước các kiểu bầu kẹp, kiểu collet, khoảng kẹp được của bộ bầu kẹp.
