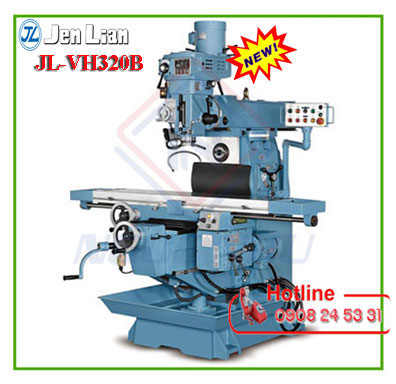

Máy phay 2 trục đứng ngang đa năng hiệu Jenlian Đài Loan Model JL-VH320B hay còn gọi là " Vertical Horizontal Milling Machine Model JL-VH320B " là dòng máy phay vạn năng được thiết kế tích hợp 2 chức năng phay đứng và phay ngang trên cùng 1 chi tiết máy cho nhu cầu phay ngón, phay mặt, phay rãnh trên kim loại sắt thép, nhôm, gang và inox với kích thước bàn làm việc 300 x 1500mm, chuẩn côn trục chính NT40, hành trình trục chính 150mm, đường kính ụ trục chính 105mm, tốc độ điều chỉnh vô cấp Pulli từ 70 ~ 3800v/p, công suất động cơ phay đứng 5HP, công suất động cơ phay ngang 5HP, sử dụng điện áp 380v 3 pha được sử dụng rất nhiều trong các nhà máy, xí nghiệp, các khu công nghiệp lớn nhỏ hiện nay.
Thông tin cần biết :
- Máy phay đa năng JL-VH320B được sản xuất bởi Jen Lian Enterprise Đài Loan là loại máy phay được tích hợp 2 chức năng phay ngang và phay đứng.
- Đầu phay đứng cho phép nghiêng trái và phải 90 độ. bàn làm việc cho phép chạy nhanh, chạy tự động 12 cấp với Motor 2HP.
- Máy được trang bị tốc độ điều chỉnh vô cấp Pulley từ 70 ~ 3800v/p ( có thể tham khảo thêm dòng Model JL-VH320A 16 cấp tốc độ Pulley, Model JL-VH320C thay đổi tốc độ kiểu dùng biến tần Inverter.
- Đầu phay đứng được lắp trên cần trượt (Arm) cho phép xoay 3600 quanh trụ máy. Phần phay ngau cho phép dùng trục phay 32mm, 30mm, 27mm.
THÔNG SỐ KỸ THUẬT MÁY PHAY HAI TRỤC VẠN NĂNG HIỆU JEN LIAN MODEL JL-VH320B
| MODEL | JL-VH320B |
| KÍCH THƯỚC BÀN LÀM VIỆC | |
| Kích thước bàn | 300 x 1500mm |
| H. trình bàn trục (X) | 1000mm |
| H. trình bàn trục (Y) | 380mm |
| H. trình bàn trục (Z) | 460mm |
| Rãnh T | 16 x 3 x 70mm |
| Cấp tốc độ | 12 |
| Bước tiến bàn trục (X) | (12-270)mm/ph |
| Bàn chạy nhanh (X) | (1800)mm/ph |
| Bàn chạy nhanh (Z) | 680mm/ph |
| CHỨC NĂNG PHAY ĐỨNG | |
| Tốc độ trục chính | 70 - 3800rpm |
| Truyền động trục chính | Vô cấp Pully |
| Kiểu côn trục chính | N.T. 40 |
| Hành trình trục chính | 150mm |
| Góc nghiêng đầu (L-R) | 900 |
| H. trình cần trượt (Arm) | 450mm |
| Góc quay cần (Arm) | 3600 |
| Trục chính tới bàn | 90mm – 500mm |
| CHỨC NĂNG PHAY NGANG | |
| Tốc độ trục phay ngang | (90 - 1320) 9 cấp |
| Côn trục phay ngang | NT 40 |
| Tâm trục ngang tới bàn | (0mm-460mm) |
| Tâm trục chính tới Arm | 160mm |
| MOTOR | |
| Motor đầu phay đứng | 5.HP (4P) |
| Motor đầu phay ngang | 5.HP |
| Motor bàn làm việc (X) | 2HP (4P/8P) |
| Motor bàn làm việc (Y) | 1/2 HP (4P) |
| Motor bàn làm việc (Z) | 1 HP (8P) |
| Motor bơm làm mát | 1/8.HP |
| Trọng lượng máy | 2100 Kgs / 2300 Kgs |
| Kích thước | 2083 x 2032 x 2109mm |
- PHỤ KIỆN MÁY PHAY ĐA NĂNG JEN LIAN
| A. Phụ kiện chuẩn | B. Phụ kiện tùy chọn |
| 1. Hệ thống làm mát | 1. Khay che nước làm mát |
| 2. Hệ thống bôi trơn | 2. Bộ hiển thị số |
| 3. Hộp số trục (X) | 3. Bộ rút dao bằng khí nén |
| 4. Hộp điều khiển bàn | 4. Tấm che phôi |
| 5. Tủ điện điều khiển | 5. Tủ điện chuẩn CE |
| 6 Hộp dụng cụ và dụng cụ | 6. Bộ tốc độ vô cấp Inverter |
| 7. Bộ truyền động trục (Y) | 7. Bộ đổi tốc độ 16 cấp tới 20 cấp |
| 8. Đèn làm việc | 8. Motor 7.5HP cho đầu phay đứng |
| 9. Ty rút dao | 9. Bộ dao cắt và dụng cụ |
| 10. Trục vít me X-Y |
