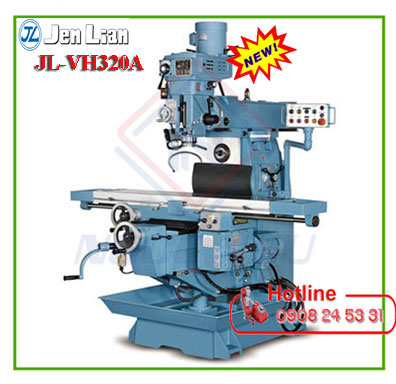

Máy phay vạn năng đài loan 16 cấp tốc độ hiệu Jenlian Model JL-VH320A

Mã SP: JL-VH320A

Giá: Liên hệ

Thông tin mô tả ngắn sản phẩm.

- Xuất xứ: Đài Loan

- Hiệu: Jenlian

- Công dụng: bàn làm việc 300 x 1500mm, 16 cấp tốc độ, côn trục chính NT40, công suất phay đứng 3hp, phay ngang 5hp, điện áp 380v 3 pha

Chi tiết sản phẩm
Bình luận

Máy phay vạn năng đài loan 16 cấp tốc độ hiệu Jenlian Model JL-VH320A hay còn gọi là " Vertical Horizontal Milling Machine Model VH320A " là dòng máy phay vạn năng được thiết kế tích hợp 2 chức năng phay đứng và phay ngang trên cùng 1 chi tiết máy cho nhu cầu phay ngón, phay mặt, phay rãnh trên kim loại sắt thép, nhôm, gang và inox với kích thước bàn làm việc 300 x 1500mm, chuẩn côn trục chính NT40, hành trình trục chính 140mm, đường kính ụ trục chính 110mm, 16 cấp tốc độ truyền động bánh răng từ 63 ~ 3000v/p, công suất động cơ phay đứng 3HP, công suất động cơ phay ngang 5HP, sử dụng điện áp 380v 3 pha được sử dụng rất nhiều trong các nhà máy, xí nghiệp, các khu công nghiệp lớn nhỏ hiện nay.

Thông tin cần biết :

Máy phay đa năng JL-VH320A được sản xuất bởi Jen Lian Enterprise Đài Loan là loại máy phay được tích hợp 2 chức năng phay ngang và phay đứng.
Đầu phay đứng cho phép nghiêng trái và phải 90 độ. bàn làm việc cho phép chạy nhanh, chạy tự động 12 cấp với Motor 2HP.
Máy được trang bị 16 cấp tốc độ thay đổi kiểu cấp Pulley từ 63 ~ 3000v/p ( có thể tham khảo thêm dòng Model JL-VH320B thay đổi kiểu vô cấp Pulley, Model JL-VH320C thay đổi tốc độ kiểu dùng biến tần Inverter.
Đầu phay đứng được lắp trên cần trượt (Arm) cho phép xoay 3600 quanh trụ máy. Phần phay ngau cho phép dùng trục phay 32mm, 30mm, 27mm.

may phay van nang JL-VH320A

THÔNG SỐ KỸ THUẬT MÁY PHAY HAI TRỤC VẠN NĂNG HIỆU JEN LIAN MODEL JL-VH320A

MODEL	JL-VH320A
KÍCH THƯỚC BÀN LÀM VIỆC
Kích thước bàn	300 x 1500mm
H. trình bàn trục (X)	1000mm
H. trình bàn trục (Y)	380mm
H. trình bàn trục (Z)	460mm
Rãnh T	16 x 3 x 70mm
Cấp tốc độ	12
Bước tiến bàn trục (X)	(12-270)mm/ph
Bàn chạy nhanh (X)	(1800)mm/ph
Bàn chạy nhanh (Z)	680mm/ph
CHỨC NĂNG PHAY ĐỨNG
Tốc độ trục chính	63 - 3000rpm
Truyền động trục chính	16 cấp Pully
Kiểu côn trục chính	N.T. 40
Hành trình trục chính	140mm
Góc nghiêng đầu (L-R)	900
H. trình cần trượt (Arm)	450mm
Góc quay cần (Arm)	3600
Trục chính tới bàn	90mm – 500mm
CHỨC NĂNG PHAY NGANG
Tốc độ trục phay ngang	(90 - 1320) 9 cấp
Côn trục phay ngang	NT 40
Tâm trục ngang tới bàn	(0mm - 460mm)
Tâm trục chính tới Arm	160mm
MOTOR
Motor đầu phay đứng	3.HP (4P), 5HP (2P)
Motor đầu phay ngang	5.HP
Motor bàn làm việc (X)	2HP (4P/8P)
Motor bàn làm việc (Y)	1/2 HP (4P)
Motor bàn làm việc (Z)	1 HP (8P)
Motor bơm làm mát	1/8.HP
Trọng lượng máy	2100 Kgs / 2300 Kgs
Kích thước	2083 x 2032 x 2109mm

PHỤ KIỆN MÁY PHAY ĐA NĂNG JEN LIAN

A. Phụ kiện chuẩn	B. Phụ kiện tùy chọn
1. Hệ thống làm mát	1. Khay che nước làm mát
2. Hệ thống bôi trơn	2. Bộ hiển thị số
3. Hộp số trục (X)	3. Bộ rút dao bằng khí nén
4. Hộp điều khiển bàn	4. Tấm che phôi
5. Tủ điện điều khiển	5. Tủ điện chuẩn CE
6 Hộp dụng cụ và dụng cụ	6. Bộ tốc độ vô cấp Inverter
7. Bộ truyền động trục (Y)	7. Bộ đổi tốc độ 16 cấp tới 20 cấp
8. Đèn làm việc	8. Motor 7.5HP cho đầu phay đứng
9. Ty rút dao	9. Bộ dao cắt và dụng cụ
10. Trục vít me X-Y
